Si vous avez déjà optimisé l’isolation de vos réseaux fluides contre la conduction et la convection, vous n’avez résolu qu’une partie de l’équation thermodynamique. Dans les environnements industriels extrêmes, tels que la sidérurgie, la verrerie ou la fonderie, un troisième phénomène prend le relais et devient la source principale de déperdition énergétique et de danger : le rayonnement thermique.
Contrairement aux autres modes de transfert de chaleur, le rayonnement thermique intervient à distance. Il peut faire fondre des câbles électriques situés à plusieurs mètres de la source ou provoquer un stress thermique intense chez les opérateurs, et ce, même en l’absence de tout contact direct ou courant d’air.
Découvrons comment maîtriser ce flux d’énergie invisible pour optimiser vos process de production.
Qu’est-ce que le transfert de chaleur par rayonnement ?

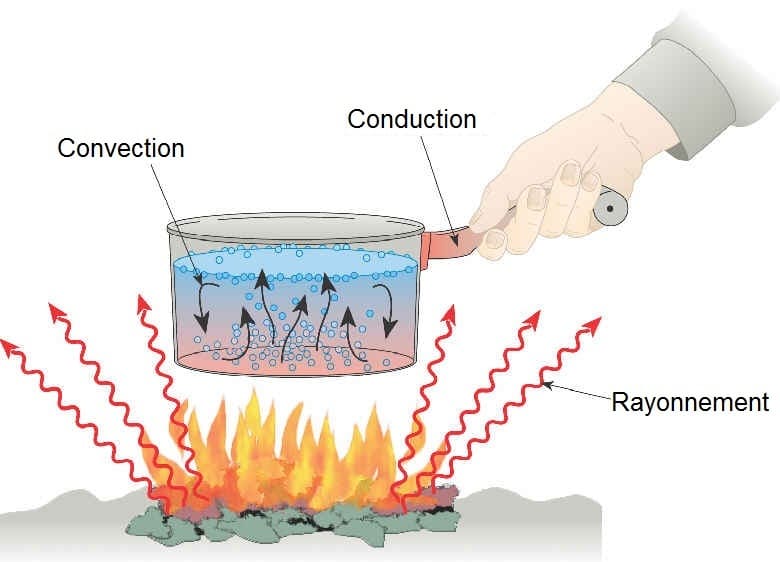

En génie thermique, la conduction nécessite un contact direct entre deux solides. La convection, quant à elle, a besoin d’un fluide (air, eau) pour transporter les calories. Le rayonnement thermique est fondamentalement différent : il n’a besoin d’aucun support matériel pour se propager.
Le principe physique repose sur l’émission d’ondes électromagnétiques, principalement situées dans la bande des infrarouges. Tout corps physique dont la température est supérieure au zéro absolu (-273,15 °C) émet ce type de rayonnement.
Ces ondes voyagent en ligne droite à la vitesse de la lumière. Lorsqu’elles rencontrent un autre corps, elles sont absorbées et leur énergie électromagnétique se transforme à nouveau en chaleur, faisant grimper la température de la surface réceptrice.
L’exemple le plus universel est celui du soleil. L’énergie solaire traverse des millions de kilomètres de vide spatial avant de venir réchauffer votre peau. À l’échelle d’une usine, une poche de fonte en fusion agit exactement comme un soleil miniature : elle irradie tout son environnement.
Le danger exponentiel des très hautes températures
Pourquoi le rayonnement thermique devient-il la préoccupation numéro un dans l’industrie lourde ? La réponse se trouve dans la physique quantique et, plus précisément, dans la loi de Stefan-Boltzmann.
La loi de Stefan-Boltzmann vulgarisée
Cette loi fondamentale stipule que la puissance rayonnée par une surface n’est pas simplement proportionnelle à sa température, mais proportionnelle à sa température absolue élevée à la puissance 4 (T4).
Concrètement, cela signifie que si vous doublez la température absolue d’un objet, l’énergie qu’il émet par rayonnement n’est pas multipliée par deux, mais par seize.
- À 100 °C, les transferts thermiques autour d’une tuyauterie sont dominés par la convection. Le rayonnement est marginal.
- À 500 °C, le rayonnement rattrape la convection.
- À 1000 °C, le rayonnement devient le transfert thermique principal. Il écrase totalement les autres phénomènes.
Les conséquences sur le terrain
L’impact d’un rayonnement thermique industriel non maîtrisé est dévastateur pour la sécurité et la fiabilité de votre site de production :
- Risques humains : un opérateur situé à trois mètres d’un four ouvert peut subir des brûlures radiantes ou une déshydratation sévère si aucune barrière n’est interposée.
- Défaillances matérielles : les armoires électriques, les gaines hydrauliques ou les capteurs électroniques situés dans le champ d’une source incandescente vont absorber ces infrarouges. Leurs composants internes fondent ou se mettent en sécurité, provoquant des arrêts de ligne coûteux.
- Perte d’efficacité énergétique : l’énergie rayonnée par les parois extérieures d’un four de traitement thermique représente une perte sèche qu’il faut compenser par une surconsommation de gaz ou d’électricité.
Absorption vs réflexion : comment contrer le rayonnement ?
Face à la conduction, la stratégie classique consiste à empiler de l’épaisseur d’isolant (laine minérale, mousse). Face au rayonnement thermique, cette stratégie montre rapidement ses limites.
Le piège de l’émissivité et de l’absorption
Chaque matériau possède une « émissivité », c’est-à-dire sa capacité à émettre ou à absorber le rayonnement. Un corps noir parfait absorbe 100 % des ondes qu’il reçoit.
La plupart des matériaux industriels standards (acier mat, béton, plastique, et même certaines toiles isolantes sombres) ont des taux d’absorption très élevés.
Si vous placez un matelas d’isolant classique, dont la surface extérieure est mate et rugueuse, face à une source à 800 °C, l’enveloppe du matelas va absorber le rayonnement. Sa température de surface va grimper de façon fulgurante, et la chaleur finira par traverser l’isolant par conduction.
L’objectif n’est donc pas d’absorber la chaleur, mais de la repousser avant même qu’elle ne pénètre le matériau.
La stratégie de la barrière radiante
Pour stopper les ondes infrarouges, il faut se comporter comme un miroir.
Les métaux polis, et tout particulièrement l’aluminium, possèdent une émissivité très faible (inférieure à 0,1) et une réflectivité exceptionnelle. Ils sont capables de renvoyer comme un miroir jusqu’à 95 % du rayonnement thermique incident.
C’est sur ce principe que reposent les écrans thermiques.
Textiles aluminisés et écrans thermiques : la réponse Ferlam Technologies
Interposer une simple tôle d’aluminium entre une source de chaleur et une zone à protéger est souvent impossible à cause des contraintes d’encombrement, de vibrations ou de mobilité. La solution technique la plus performante réside dans l’hybridation : les textiles techniques aluminisés.
La solution est simple : par collage ou assemblage mécanique, une fine couche d’aluminium est déposée sur un tissu ou un feutre isolant haute température.
L’âme textile : le squelette de la protection
L’aluminium seul est fragile. Il se déchire et fond à 660 °C s’il est exposé à une flamme directe ou s’il absorbe trop d’énergie par conduction.
Pour renforcer sa résistance à la température, on intègre la couche aluminisée sur une toile de verre (pour les températures intermédiaires), de silice (pour l’inertie thermique extrême) ou d’aramide (pour la résistance mécanique aux déchirures). Cette âme textile va agir comme un bouclier mécanique et un isolant conductif de secours.
Le complexe aluminisé : le miroir infrarouge
Sur cette base textile, un film polyester aluminisé ou une feuille d’aluminium est transféré (on appelle ça le complexage). La surface devient parfaitement brillante et réfléchissante.
Le fonctionnement : lorsque le rayonnement thermique frappe le tissu, 95 % de l’énergie est immédiatement renvoyée vers la source.
Le résultat : la température à l’arrière du textile aluminisé reste exceptionnellement basse. Les 5 % de chaleur résiduelle qui ont réussi à pénétrer le film sont alors freinés par la faible conductivité thermique de l’âme en silice ou en verre.
Les applications industrielles des textiles radiants
Ces tissus aluminisés sont transformés pour créer des solutions de protection vitale. On peut retrouver :
- Les rideaux et écrans thermiques : suspendus devant la porte d’un four, ils bloquent le rayonnement tout en permettant le passage des pièces ou des opérateurs.
- Les gaines et bandes de protection (câbles et flexibles) : des fourreaux aluminisés ou des bandes qu’on vient enrouler enveloppent les faisceaux électriques des robots de soudure ou de fonderie pour empêcher leur fusion à distance.
- La confection d’EPI : les toiles et matelas aluminisés servent de matière première pour la fabrication des combinaisons anti-feu et des tabliers de métallurgistes, garantissant la survie des travailleurs exposés aux coulées de métal.
Le rayonnement thermique dans l’industrie en bref
Le rayonnement thermique industriel ne doit plus être subi. Là où les isolants traditionnels surchauffent et capitulent, la réflexion radiante offre une protection immédiate et durable. En combinant la souplesse de la fibre technique (verre, silice, aramide) à la réflectivité de l’aluminium, il est possible de sécuriser les zones les plus extrêmes de vos ateliers.
Si vos équipements souffrent d’un stress thermique à distance, le choix du textile écran est déterminant. Nos équipes techniques se tiennent prêtes à étudier votre environnement afin de définir la composition exacte de l’âme textile et du complexe réfléchissant qui garantira la sécurité de vos lignes de production.
