Joint haute température : guide des solutions d’étanchéité industrielle

On parle de joint haute température lorsque celui-ci est capable de maintenir ses propriétés d’étanchéité au-delà de 250 °C, parfois jusqu’à 1000 °C. Ils sont conçus pour prévenir les fuites de fluides, de cendres ou de gaz dans des systèmes où les températures dépassent les capacités des matériaux d’étanchéité conventionnels. Ces solutions d’étanchéité sont essentielles dans des industries telles que la pétrochimie, l’aérospatiale, la production d’énergie et la métallurgie, où les équipements sont exposés à des chaleurs intenses. Joints textiles haute température, élastomères, composites ou joints métalliques : ce guide présente les technologies disponibles et les principaux critères à prendre en compte pour choisir un joint d’étanchéité haute température industriel.

Vous recherchez un joint haute température adapté à votre installation ?
Transmettez-nous la température, la géométrie et les contraintes de votre équipement. Ferlam Technologies peut vous accompagner dans la sélection ou la conception d’une solution sur mesure.



Les différents types de joints d’étanchéité haute température

Les joints haute température peuvent être fabriqués à partir de matériaux métalliques, composites, élastomères ou textiles.

Le choix dépend notamment :

• de la température continue ;
• de la température de pointe ;
• de la pression ;
• de la nature du fluide ;
• de la compatibilité chimique ;
• de la géométrie de la zone à étancher ;
• de la fréquence des cycles thermiques.

Les joints métalliques pour les applications à haute pression et haute température

Les joints métalliques sont utilisés dans des environnements nécessitant une excellente résistance à la température et à la haute pression. On retrouve principalement des joints spiralés, lenticulaires ou les joints de brides.



Les joints spiralés sont composés d’un feuillard métallique enroulé en spirale et intercalé avec une couche de matériau souple (comme le graphite ou le PTFE), ces joints sont adaptés aux applications à haute pression et haute température, notamment dans les centrales thermiques.

Fabriqués entièrement en métal, les autres joints métalliques sont utilisés dans des environnements extrêmes où les températures et les pressions dépassent les capacités des matériaux non métalliques.

Leur structure permet une bonne résistance mécanique et une tenue thermique pouvant dépasser 800 °C selon les alliages utilisés. Ils sont adaptés aux échangeurs de chaleur, aux chaudières vapeur, ou aux circuits de gaz industriels.

Cependant, leur rigidité nécessite des brides parfaitement planes et un couple de serrage maîtrisé. Leur installation ne tolère pas l’approximation.

Les joints en matériaux composites : graphite, mica et PTFE



Les joints en graphite

Le graphite expansé est l’un des matériaux les plus couramment utilisés dans les joints haute température. Il résiste jusqu’à 550 °C en continu, offre une excellente compressibilité et supporte les environnements chimiques agressifs.

Les joints en Mica

Le mica est utilisé pour ses propriétés isolantes et sa tenue exceptionnelle aux températures él vées (jusqu’à 1000 °C pour la phlogopite). Il est souvent utilisé dans l’industrie chimique ou pour les fours industriels.

Les joints en PTFE

Le PTFE, ou polytétrafluoroéthylène, modifié avec des charges minérales, conserve ses propriétés jusqu’à 260 °C. Plus que pour sa résistance à la température, il est surtout choisi pour sa résistance chimique exceptionnelle.

Il est utilisé dans un large éventail d’industries, de la plomberie aux produits pharmaceutiques.

Joints élastomères haute température

Certains élastomères comme le FKM (type Viton®), le silicone ou l’EPDM modifié sont adaptés à des températures comprises entre 150 et 250 °C. Ils sont utilisés pour des fluides non agressifs, sous faible pression.

On les retrouve dans l’automobile, les équipements de production de chaleur, ou les systèmes de ventilation. Leur durée de vie est généralement limitée dans les environnements à fort stress thermique.



Zoom sur les joints textiles haute température : flexibilité, résistance et sur-mesure

Une alternative polyvalente pour les environnements sévères

Les joints textiles haute température représentent une solution parfaitement adaptée aux industries où les contraintes de forme, de vibration et de température se combinent.



Contrairement aux joints rigides, ces joints tressés ou tricotés s’adaptent aux irrégularités géométriques, aux mouvements des équipements et aux cycles thermiques répétés. Ils assurent une excellente tenue dans le temps tout en restant simples à installer ou à remplacer.

Pour en savoir plus, consultez notre article consacré aux différentes solutions de joints textiles et à leurs applications.

Des fibres techniques haute performance

Chez Ferlam Technologies nous fabriquons des joints textiles à partir de fibres techniques sélectionnées pour leurs propriétés thermiques, mécaniques et chimiques comme :

• Les fibres de silice qui permettent une tenue jusqu’à 1000 °C en pointe.
• L’aramide qui offre une excellente résistance à l’abrasion et à la température (jusqu’à 450 °C en pointe).
• Le PBO qui est utilisé pour des environnements extrêmes, avec une tenue thermique de 600 °C et une forte résistance mécanique.
• Le Préox qui assure une combustion lente et une bonne tenue au feu.
• La fibre de verre qui est capable de résister jusqu’à 800 °C en pointe est une solution polyvalente et bon marché.

Ces matériaux sont souvent utilisés seuls ou en combinaison, selon la zone de température du process industriel.

Comparatif des matériaux textiles pour les joints haute température

Afin de comparer ce qui est comparable, voici un tableau comparatif des caractéristiques techniques des fibres textiles les plus utilisées comme joint haute température :

Une fabrication de joints sur mesure

Les joints textiles sont disponibles sous différentes formes :

• tresses rondes ;
• tresses carrées ;
• rubans plats ;
• bourrelets ;
• gaines ;
• joints prédécoupés sur plan.

Ils peuvent être livrés en rouleaux ou fabriqués selon les dimensions spécifiques de l’équipement.

Chez Ferlam Technologies, nous concevons également des solutions renforcées avec :

• fils inox ;
• enductions anti-adhérentes ;
• traitements de surface spécifiques ;
• constructions multicouches ;
• formes adaptées à la géométrie de l’installation.

Notre entreprise propose un accompagnement technique complet, de la sélection de la matière à la fabrication selon cahier des charges.

Découvrez nos solutions de joints textiles haute température.



Dans quels secteurs utiliser un joint d’étanchéité haute température ?

Tous les secteurs industriels utilisent, à un moment ou à un autre de leur process, des joints d’étanchéité. Mais pour vous donner quelques idées, voici des cas courants d’utilisation des différents joints.

Industrie verrière et métallurgique

Les joints textiles haute température sont largement utilisés dans la fabrication du verre, notamment pour :

• la protection des équipements ;

• l’étanchéité des fours ;

• les lignes de traitement thermique ;

• l’étanchéité des hottes de traitement ;

• la protection contre les projections de métal ou de verre.

Chez Ferlam Technologies, nous proposons également des solutions textiles pour l’industrie du verre.

Énergie, incinération, chaudières

On retrouve les joints métalliques et textiles dans les joints de portes de chaudières, les équipements de cogénération, ou les systèmes de filtration haute température.

Le textile permet une meilleure absorption des contraintes de dilatation, tandis que le métal résiste mieux à l’usure.

Process industriels avec fluides chauds

Dans l’agroalimentaire, la chimie ou les industries de process, les joints textiles assurent l’étanchéité sur des conduits de vapeur, des capots chauffés ou des systèmes mobiles sous contrainte thermique.

L’utilisation de joints en graphite et en mica pour résister aux environnements corrosifs et aux hautes températures est aussi très répandue.



Critères de sélection des joints d’étanchéité haute température

Le choix d’un joint haute température ne peut se faire sans une analyse complète de l’environnement d’utilisation. Ce choix va donc dépendre d’une combinaison de facteurs :

• la température d’utilisation (continue et en pointe),
• la fréquence des cycles thermiques,
• la compatibilité chimique des matériaux,
• la nature du fluide,
• la pression interne,
• la fréquence des cycles thermiques,
• la géométrie des surfaces à étancher
• les normes et certifications.

Il est indispensable de bien définir ces paramètres en amont. En cas de doute, un fabricant expérimenté peut orienter vers la bonne solution, voire concevoir une pièce sur mesure.

En cas de doute, un fabricant expérimenté peut orienter vers la bonne solution, voire concevoir une pièce sur mesure.

Pour approfondir, consultez notre guide pour choisir un joint d’étanchéité haute température.



Questions fréquentes sur les joints haute température

Qu’est-ce qu’un joint haute température ?

Un joint haute température est conçu pour assurer l’étanchéité dans un environnement où la température dépasse généralement 250 °C. Sa résistance dépend du matériau, de sa construction et des conditions d’utilisation.

Quel joint choisir pour un four industriel ?

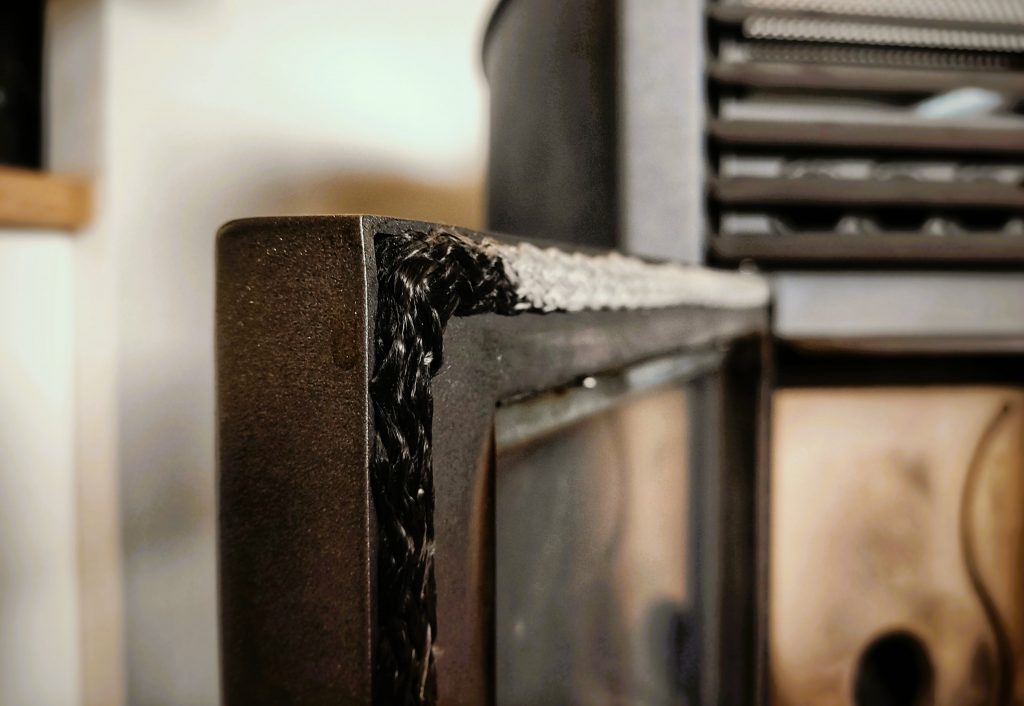

Le choix dépend de la température, de la géométrie de la porte ou de la gorge, de la pression et de la fréquence d’ouverture. Les joints textiles sont particulièrement adaptés aux portes de fours et aux surfaces irrégulières.

Quel joint peut résister à 1000 °C ?

Certaines solutions en fibre de silice, mica ou fibres haute température spécifiques peuvent atteindre environ 1000 °C en pointe. Il est nécessaire de vérifier la fiche technique et la durée d’exposition.

Quelle différence entre un joint tressé et un joint tricoté ?

Un joint tressé est généralement plus dense et résistant à l’abrasion. Un joint tricoté est souvent plus souple et compressible. Le choix dépend de la géométrie, du niveau de compression et des mouvements de l’équipement.

Peut-on fabriquer un joint haute température sur mesure ?

Oui. Les joints textiles peuvent être fabriqués selon des dimensions, formes, fibres et renforts spécifiques. Ferlam Technologies accompagne les industriels du prototype à la production.



L’étanchéité haute température en bref

Les solutions de joints d’étanchéité haute température disponibles sur le marché industriel sont nombreuses, mais elles répondent chacune à des contraintes précises.

Les technologies métalliques ou composites conviennent aux environnements extrêmes en pression et en température, mais peuvent être limitées en termes de flexibilité ou d’adaptabilité.

Les solutions textiles se distinguent par :

• leur résistance thermique ;
• leur capacité à absorber les dilatations ;
• leur flexibilité ;
• leur adaptation aux géométries complexes ;
• leur possibilité de fabrication sur mesure.

Que vous soyez en phase de maintenance, de conception ou d’optimisation d’équipement, le choix d’un joint haute température doit être guidé par une analyse rigoureuse des contraintes du système.

Grâce à son expertise textile et à sa capacité de personnalisation, Ferlam Technologies accompagne les industriels dans leurs besoins d’étanchéité thermique, du prototype à la production.

Vous avez besoin d’une solution d’étanchéité haute température ?
Contactez Ferlam Technologies pour étudier votre application et identifier le joint le plus adapté.
